Ultrasoon lassen van kunststoffen

ALPHA, exclusief verdeler van ultrasoon lasmachines TELSONIC voor de Benelux.
Bij ALPHA kunt u terecht voor begeleiding en co-design van uw product.
Onze testruimte te Gent is uitgerust om demonstraties te geven. Breng gerust uw stalen mee voor een lasproef!





Wat is ultrasoon lassen?

Ultrasoon lassen is het verbinden van kunststofonderdelen met behulp van ultrasone trillingen. Door een lokale versmelting van de kunststofonderdelen treedt een permanente, onzichtbare verbinding op van hoge kwaliteit.
Deze techniek is snel, uiterst precies, toepasbaar op complexe vormen en vereist geen toevoegmiddelen.

Download brochure ultrasoon lassen

Mogelijke verbindingen

ultrasoon lassen lineair

ultrasoon lassen torsie

verbinden door omvormen

puntlassen

klinken (rivetteren)

inserteren

lassen dunne folie

lassen film & gelamineerd karton

sluiten & sealen

De troeven van ultrasoon lassen

  • hoog kwalitatieve verbinding > nauwkeurig, reproduceerbaar, betrouwbaar
  • snel proces > zéér korte cyclustijden, geschikt voor serieproductie
  • economische oplossing > efficiënt productieproces, laag energieverbruik, geen onderhoudskosten, geen toevoegmiddelen

Lasbaarheid

  • amorfe kunststoffen zijn hard en geleiden vibratie goed. Daarom zijn ze goed lasbaar en adviseren we een lasnaad van het 'energy director'-type. vb. PS, PMMA, ....
  • semi-kristallijne kunststoffen zijn zacht en dempen trillingen. Daarom zijn ze moeilijker te lassen en adviseren we soms ook een lasnaad van het 'shear joint'-type. vb. PE, PP, ...
  • materialen met een gelijkaardige materiaalstructuur zijn ook met elkaar te lassen vb. ABS + PMMA: goed lasbaar, ABS + PC: niet goed lasbaar, …

Download lasbaarheidstabel Thermoplasten

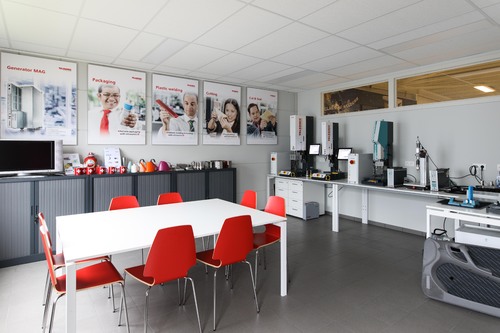

U wenst lastesten uit te voeren?

U bent steeds welkom voor lastesten & advies in onze testruimtes die zijn uitgerust met:

  • ultrasoon handlaspistolen
  • ultrasoon laspersen 20 kHz, 35 kHz
  • grote aantallen sonotrodes en aambeelden
  • massa's stalen die ultrasoon gelast werden door onze klanten (vanzelfsprekend enkel ter inzage na goedkeuring van de klant)
  • hoogfrequent lasmachine

Had u graag meer informatie?

Heeft u nog bepaalde specifieke vragen omtrent deze techniek?
Aarzel dan niet om ons te contacteren. Wij bezorgen u met plezier de nodige informatie!

Contacteer ons

Ontdek onze toepassingen

Benieuwd naar enkele van onze toepassingen waarin deze technologie gebruikt wordt?

Toepassingen

Voor meer informatie kunt u steeds Steven Van Raemdonck contacteren (Tel.: +32 9 243 80 90)..

Vragen of meer informatie over 'Ultrasoon lassen van kunststoffen'?

Contacteer ons

HandyStar Energy

De compacte ultrasone lasmachine voor multifunctionele toepassingen.

Eigenschappen:

  • zeer eenvoudig te configureren en te bedienen
  • flexibele toepassingsmogelijkheden
  • hoge betrouwbaarheid
  • uitzonderlijke hoog vermogen (1000 watt)
  • beschikbaar met en zonder luchtkoeling
  • CE-conform

Toepassingen:

  • puntlassen, lassen, klinken (rivetteren) en omlassen
  • snijden van textiel en vlies zonder rafels
  • contour snijden langs sjablonen van fijn textiel, technisch textiel, foliematerialen, rubber en fijn leer

HandyStar Energy Pistol

Zoals op de foto weergegeven: verkrijgbaar als Pistool

Vragen of meer informatie over 'Ultrasoon lassen van kunststoffen'?

Contacteer ons

Ultrasone laspers USP

Zeer betrouwbaar en accuraat lastoestel die een optimaal ultrasoon proces garandeert van kunststofonderdelen.

Eigenschappen:

  • verschillende lasmodi voor maximale flexibiliteit
  • procescontrole en statistische evaluatie
  • hoge accuraatheid
  • ergonomisch en gebruiksvriendelijk
  • snelle applicatie omschakeling
  • hoge betrouwbaarheid
  • CE-conform

Toepassingen:

  • verbinden, klinken, omlassen en puntlassen van thermoplasten
  • snij- en lasprocessen voor textiel, fleeces en folies
  • inserteren van metalen onderdelen in thermoplasten

USP

Vragen of meer informatie over 'Ultrasoon lassen van kunststoffen'?

Contacteer ons

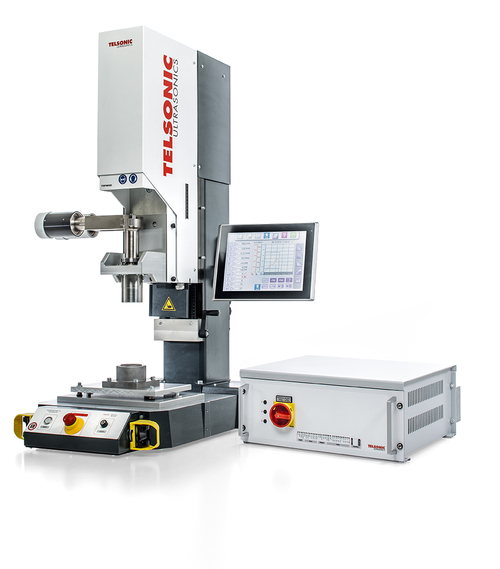

Ultrasone torsie laspers TSP

Geschikt om de hoogste standaarden te bereiken dankzij de zachte techniek voor het aanvoeren van de lasenergie.

Eigenschappen:

  • verschillende lasmodi voor maximale flexibiliteit
  • zachte en lage vibratietechniek (zachte wrijving i.p.v. verticale trilling)
  • geen membraan effect (ongewenste fusie of perforatie)
  • hoge accuraatheid
  • ergonomisch en gebruiksvriendelijk
  • snelle applicatie omschakeling
  • hoge betrouwbaarheid
  • CE-conform

Toepassingen:

  • geschikt voor kunststof en metalen onderdelen
  • lassen van ronde en hoekige onderdelen
  • ideaal voor het lassen van sensoren, films, onderdelen met dunne wanden, enz.
  • helium-tight lasnaden mogelijk

Bekijk hier de torsie laspers in één van de vele toepassingen

Vragen of meer informatie over 'Ultrasoon lassen van kunststoffen'?

Contacteer ons

ALPHA is, naast toeleverancier voor ultrasoon lassystemen, ook partner voor machinebouwers. Wij bieden een ruim gamma inbouwcomponenten aan.

Alpha- Ultrasoon klinken (rivetteren) van onderdelen voor de automotive industrie

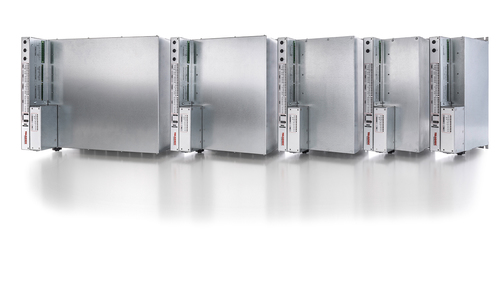

1. Generatoren – MAG Serie

Deze zijn beschikbaar in een gamma van 20, 30 en 35 kHz en van 600 watt tot 6.500 watt.


Eigenschappen:

  • eenvoudige configuratie
  • constant vermogen over het spanningsbereik
  • schakelen tussen 16 verschillende resonantie-eenheden
  • ruimtebesparend ontwerp voor 300mm diepe schakelkast
  • procesbeheersing via kwaliteitsvensters
  • CE-conform

clip MAG Generator

2. Convertoren – SE serie

Deze staan bekend om hun hoge kwaliteit en betrouwbaarheid wat resulteert in de beste resultaten.

Beschikbaar in 1.000 tot 6.500 watt.

Eigenschappen:

  • robuust en betrouwbaar
  • beschermingsgraad tot IP67
  • aseptische versies
  • lange levensduur
  • CE-conform

3. AC350 en AC1900 actuatoren

Ideaal voor flexibel gebruik bij specifieke gebruiksdoeleinden.

Eigenschappen:

  • eenvoudige integratie
  • hoge precisie, stabiliteit en repetitiviteit
  • proces geoptimaliseerde installatie met minimale benodigde ruimte
  • geschikt voor hoge cadansen en korte cyclustijden
  • bewezen betrouwbaarheid
  • CE-conform

4. ALL IN ONE: IPA-module en IPM-module

Compacte functionele modules voor geavanceerde machines met specifieke doeleinden. Converter en generator in een behuizing, al dan niet met ingebouwde cilinder.

De IPA3505-module combineert een cilinder, generator en converter in één compacte eenheid. Ideaal voor inbouw in speciale machines!
De IPM3505-module omvat generator en converter in één eenheid. De laskracht wordt in de geval geleverd door de pers of robot van de machinebouwer.

Eigenschappen:

  • zeer eenvoudige integratie en aansturing
  • hoge repetitiviteit en procesbetrouwbaarheid
  • minimale bekabeling
  • zeer kostenefficiënt
  • proces geoptimaliseerde installatie
  • bewezen betrouwbaarheid
  • CE-conform

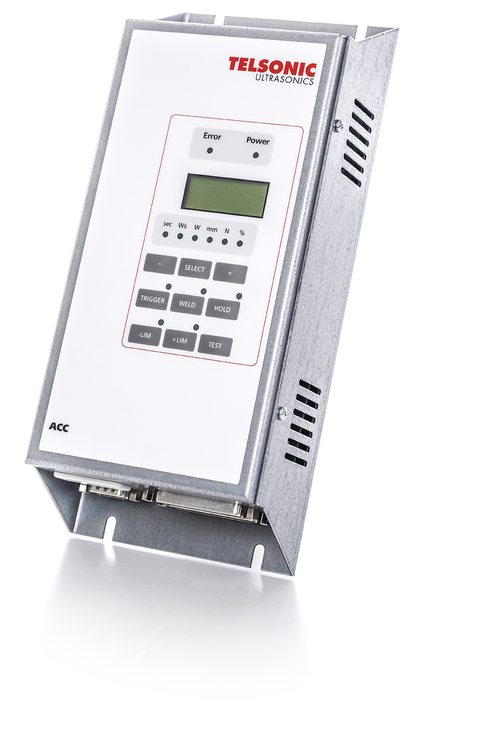

5. ACC controller

Basissturing voor de ultrasone verbindingstechnologie met de MAG generator.

Eigenschappen:

  • plug-and-play integratie
  • snelle setup
  • extreem flexibel: verschillende lasmodi  (energie, instelbare afstand, tijd)
  • registratie en uitlezen van proces gegevens met behulp van Telso®Tools
  • eenvoudige bediening
  • CE-conform


Lassonotrodes

Deze zijn beschikbaar in een gamma van 15 tot 50 kHz, volgens de individuele eisen van de klant.

Vragen of meer informatie over 'Ultrasoon lassen van kunststoffen'?

Contacteer ons

Eigenschappen:

  • frequenties 15, 20, 30, 35, 40 en 50 kHz (andere op aanvraag)
  • sonotrodes van titanium, aluminium, gehard staal, enz.
  • oppervlaktebehandelingen: carbiden, enz
  • verkrijgbaar in verschillende lengtes (lambda ½, lambda 1 en lambda 1 ½)
  • applicatiespecifiek advies
  • optimaal lasontwerp
  • efficiënt ontwerp van de sonotrode

HandyStar

De compacte ultrasone lasmachine voor multifunctionele toepassingen.

Eigenschappen:

  • zeer eenvoudig te configureren en te bedienen
  • flexibele toepassingsmogelijkheden
  • hoge betrouwbaarheid
  • uitzonderlijke hoog vermogen (1000 watt)
  • beschikbaar met en zonder luchtkoeling
  • CE-conform

Toepassingen:

  • puntlassen, lassen, klinken (rivetteren) en omlassen
  • snijden van textiel en vlies zonder rafels
  • contour snijden langs sjablonen van fijn textiel, technisch textiel, foliematerialen, rubber en fijn leer
