Ultrasone componenten voor torsioneel lassen van membranen

Toepassing / Opdracht

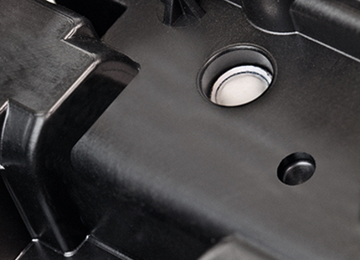

Een membraan wordt toegepast om een waterdichte afdichting te realiseren voor een ventilatieopening in een elektronische behuizing binnen de automotive sector.

In dergelijke toepassingen is het gebruikelijk om een PTFE-membraan in de behuizing te lassen, zodat aanwezige vochtigheid kan ontsnappen en drukvereffening mogelijk is.

Deze membranen zijn zeer kwetsbaar en kunnen met longitudinale ultrasoontechnologie niet altijd betrouwbaar en dicht op alle basismaterialen worden gelast.


Oplossing

In dit geval werd de toepassing betrouwbaar gerealiseerd met behulp van torsionele SONIQTWIST®-technologie. Het proces verloopt volledig geautomatiseerd binnen een productielijn.


Configuratievoordelen

De torsionele technologie maakt het mogelijk om PTFE-membranen betrouwbaar en waterdicht te lassen op uiteenlopende materialen, zelfs materialen met een hoog glasvezelgehalte.

Het membraan wordt hierbij op geen enkele wijze beschadigd.

Wanneer de sonotrode is uitgerust met vacuümtechnologie, kan deze het voorgeponste membraan uit een magazijn opnemen en direct in het component lassen. Hierdoor is geen afzonderlijk handling-systeem nodig en verloopt het proces snel en betrouwbaar.

Indien de sonotrode voorzien is van een snijrand, kan het membraan gelijktijdig uit een band worden geponst en direct in het component worden gelast.
