Verbinden van een PMMA onderdeel op een ABS/PC deel

Toepassing / Opdracht

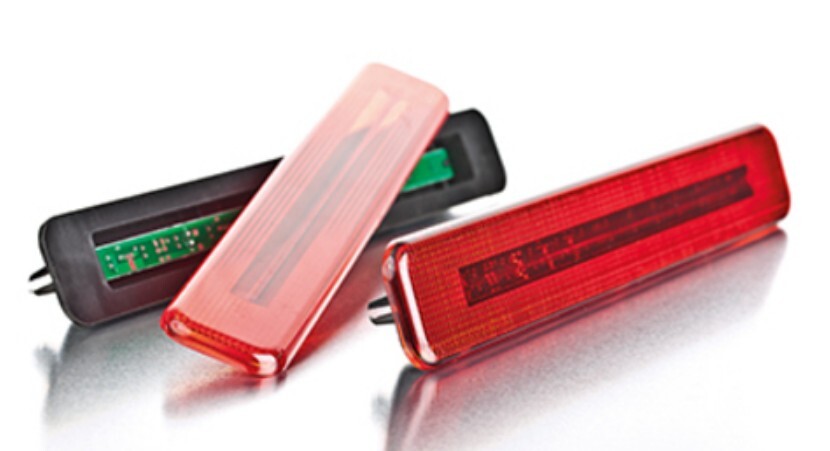

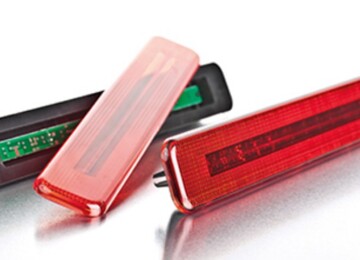

De reflector van een voertuigremlichtmodule, vervaardigd uit het amorfe thermoplast PMMA, dient waterdicht te worden gelast op de rechthoekige lichtbehuizing van ABS/PC-kunststof.

Het zichtoppervlak van de reflector mag tijdens het verbindingsproces niet worden aangetast. Indien vereist moeten de procesparameters volledig traceerbaar zijn.


Oplossing

Zoals gebruikelijk bij amorfe kunststoffen kan deze toepassing probleemloos en waterdicht worden gelast met een near-field ultrasoon lasproces, mits de lasnaad correct is ontworpen.

Het proces maakt gebruik van een universeel USP3000 lassysteem met een generatorvermogen van 4800 W, dat voldoende vermogensreserves biedt voor grotere lichtmodules.

De programmering van de toepassing en het invoeren en opslaan van procesdata gebeuren via de TCS5-procescontroller.

Het gebogen reflectoroppervlak wordt door middel van 3D-frezen geïntegreerd in de sonotrode.


Configuratievoordelen

Aangezien de benodigde amplitude voor het lassen van amorfe kunststoffen relatief laag is, wordt de werking van de elektronische printplaat (PCB) in de behuizing niet beïnvloed.

Door het 3D-freesproces wordt een optimale koppeling tussen sonotrode en reflector gerealiseerd, waardoor afdrukken op het oppervlak worden voorkomen.

Met het typisch voor amorfe kunststoffen toegepaste energy director-lasnaadontwerp kan eenvoudig een dichte en betrouwbare verbinding worden gerealiseerd.

De TCS5-procescontroller biedt uitgebreide functionaliteiten voor procesbewaking, dataopslag, statistische analyse en kwaliteitscontrole.
